Kinect超时按钮实现 – 基于qfFSM有限状态自动机类库

qfFSM有限状态自动机类库目前拥有C++、C#、Java、JavaScript版本,对于同一份UML状态图,不同语言均可用qfFSM来实现。

本文使用JavaScript版本在浏览器中实现一个超时按钮,为方便测试,我使用鼠标指针来模拟Kinect关节,接入Kinect数据后,只需将手部关节坐标替换进来即可。

首先看超时按钮的UML状态图:

主状态机中有STATE_Normal、STATE_PointIn、STATE_PointOut三个状态,其中后面两个作为子状态机存在,他们内部分别含有3个状态:激活/非激活开始状态、正在激活/非激活状态、已激活/非激活状态。

设计 正在激活/非激活状态 是为了配合相应动画机制,如经典的按钮注水、按钮转满一周等计时方式。

事件方面支持UserLeave、PointIn、PointOut,以及MultiActive(多次连续激活)。

MultiActive机制可以很方便的实现 保持按住按钮,系统会周期触发某个事件。

源码中分为以下几个部分:

[Read the rest of this entry...]

Kinect舞美游戏特效



Kinect舞台美术、游戏特效,可以用于商业展示、互动橱窗。



YuYuYouEr KinectTetris – 体感俄罗斯方块 开放下载

YuYuYouEr_KinectTetris – 体感俄罗斯方块,最自然的交互,最经久不衰的游戏;

下载地址:http://www.YuYuYouEr.cn/down/YuYuYouEr_KinectTetris_release_v0.2.zip

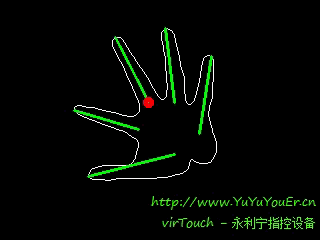

手指识别跟踪 – Finger Tracking

近期对手指识别跟踪比较感兴趣,网上有几个公开的Kinect、OpenNI版本,都是基于骨骼数据和深度图像来识别手指,当然也会受限于体感设备最小识别距离的限制。

我则利用virTouch摄像头(一款由永利宁公司生产的指控设备)完成近距离的手指识别跟踪,目前算法还处于试验阶段,需进一步优化。

不过从处理结果来看,效果还是蛮好的,优化后应该会比较稳定。



有限状态自动机类库 – qfFSM

给自己开发了一套有限状态自动机类库,满足基本的状态转移需求,有需要的朋友拿去玩吧。

boost库中自动机还是比较强大的,不过确实比较大,而且我的项目要求可在运行时修改状态机的配置。



源码下载地址:

C++版本:qfFSM_for_cpp_v1.2.zip

Java版本:qfFSM_for_java_v1.2.zip

JavaScript版本:qfFSM_for_javascript_v1.2.zip

C#版本:qfFSM_for_csharp_v1.2.zip

Unity3D(C#)版本:qfFSM_for_unity3d_csharp_v1.2.zip

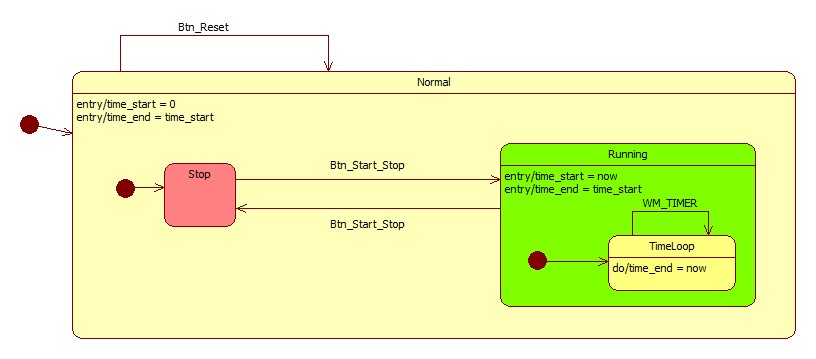

压缩包内含有一个简单的 StopWatch例程,UML状态图如下:

类库非常小,文件列表及说明如下:

qfState.h/.cpp:状态

qfStateMachine.h/.cpp:状态机,由状态、事件、转移规则组成,继承自qfState,可作为另一个状态机的子状态

qfEvent.h:事件,状态机的激励

PropertyBag.h:属性包,每个qfEvent都有一个属性包

qfFSM.h/.cpp:qfFsmLogic类,对qfStateMachine进行封装,提供一个大粒度状态机基类,状态机开始、停止、重置,状态机子状态管理。

================================

[Read the rest of this entry...]

kinect体感交互 – 按钮激活 – 超时检测

整理一下最近kinect交互项目中按钮激活时用到的状态图,希望对大家有帮助。

kinect体感交互 - 按钮激活 - 超时检测

kinect体感交互 - 按钮激活 - 超时检测

上图为Button对于某个kinect骨骼节点的响应,处理进入、离开、激活。

状态列表:

State_Normal: 常规状态
State_PointOut: 点离开状态
State_PointIn: 点进入
State_CountDown_start: 倒计时开始
State_Active: 激活
State_DeActive: 非激活

事件列表:

无名称的事件弧为AutoTransferEvent,实现状态间的自动转移;
event_PointIn: 点进入
event_PointOut: 点离开
event_UserLeave: 用户离开
event_CountDown_end: 倒计时结束
event_enableMultiActive: 允许连续多次激活

最近在项目中使用与kinect手部节点交互的按钮,需要处理手部进入、离开按钮范围,进入后0.5s达到激活态,激活后若手部节点没有离开,则允许连续激活。

在我的项目中Button内部有StateMachine实现,同时持有一个EventListenerManager,允许其他对象注册为EventListener,State_Active/State_DeActive状态会有事件产生。

如果需要实现激活Loading动画,如常见的转满一周或者类似注水的效果,可以在State_CountDown_start状态增加事件通知。



使用体感浏览器开发Web体感应用简介

本文主要介绍chrome版本体感浏览器使用过程,由于目前kinect社区开发者居多,所以本文也侧重介绍如何基于体感浏览器做开发,并假定您能搞定一些SDK安装相关的小问题。

直接切入正题吧,首先您得下载体感浏览器,这是一个zip包,解压即可,您需要掌握的基本技能:JavaScript、HTML、HTML5 Canvas。

体感浏览器目前发布在国内最大的体感开发社区cnKinect.com首页,体感浏览器目前有两个版本,分别支持微软MS Kinect SDK和开源OpenNI SDK,确保您的机器已经安装好相应的SDK驱动。

对于运行在体感浏览器中的Web应用来说,并不需要关心底层SDK驱动类型,Web应用主要使用我们提供的JavaScript API来获取Kinect识别结果,目前浏览器在启动时默认会打开体感硬件(请先将硬件接入PC,这里将来会完善,做到即插即用)。

体感浏览器启动后,默认会打开cnKinect.com中app页面,目前我们编写的Web体感应用都发布在这里,如果您有博客空间,那么可以将编写的Web体感应用发布在自己的站点,给提供朋友一个url即可,他们便可体验您完成的酷炫效果。

OK,接下来发一张图片,是目前我最满意的Web体感应用:体感浏览器版-捕鱼达人截图(由原HTML5版捕鱼达人移植而来,感谢捕鱼达人团队,他们编写了这个很难酷的游戏)。

体感浏览器-捕鱼达人

www.YuYuYouEr.cn

以捕鱼达人为例(URL:http://app.cnkinect.com/fishjoy/),在体感浏览器加载完成之后,玩家站在kinect视野内,将看到一个绿色人影,此时,玩家将左手或右手从胸前推出,游戏中将发射一枚渔网,您技术够好的话,也能像我一样逮到两条大家伙。

接下来介绍如何开发一款可以运行在体感浏览器中的Web体感应用。

首先要明确体感浏览器也是一款标准的Web浏览器,可以用他打开baidu,google这些网站,体感浏览器内核为Webkit,对HTML5支持相当好,上图中小绿人便是用HTML5中Canvas绘制得到。

体感浏览器发布的zip包中包含有ReadMe.txt,其中介绍了主要的目录结构:

目录结构说明:————————
cnkinect_broswer/cnkinect_broswer.exe:浏览器主程序。
sample/api/api.js:提供一个基本的javascript函数来获取骨骼数据。
sample/example_kinect_javascript:基本示例,打开体感浏览器后,拖进去就ok,最新版本新增加视频、深度数据流,内部非常简单。

体感浏览器提供3条API,分别对应Kinect3中基本数据流,如下:

qfKinectGetSkeletonData()函数获取kinect骨骼节点数据,目前仅提供一名用户节点数据;
qfKinectGetVideoData()函数获取kinect视频数据;
qfKinectGetDepthData()函数获取kinect深度数据;

API函数说明:

1、qfKinectGetSkeletonData()函数返回一个JSON格式字符串,可以使用JQuery、eval,或者第三方JSON解析库转为JavaScript对象,如下:

function deal_Skeleton()  {

var strJsonSkl = qfKinectGetSkeletonData();
if (strJsonSkl == null || strJsonSkl == “”) { return ; }

var skl = eval( “(” + strJsonSkl + “)” );

//下面以获取右手坐标x,y,z分量为例,单位为米
skl["hand_right"].x;      //ok,各位coding大仙可以用这个数据天马行空一番了
skl["hand_right"].y;      //ok,您现在知道玩家右手的高度了,请继续天马,继续行空
skl["hand_right"].z;       //ok,z即是用户右手相对kinect的距离, 捕鱼达人前推动作判定,小z功不可没

}

2、视频数据、深度图数据结构非常简单,首先你看视频数据:

//获取得到VideoData,再获取HTML5中Canvas对象的context,直接putImageData()即可
var kinectVideo = qfKinectGetVideoData();
var context = canvas.getContext(’2d’);
context.putImageData(kinectVideo, 0, 0, 0, 0, 640, 480);

不会使用Canvas的同学可以搜索“Canvas”,查看相关资料,非常简单。
w3school中也有相关科普教材:http://www.w3school.com.cn/html5/html5_canvas.asp

3、深度数据与上述Video数据类似,演示一下显示绿色小人代码,说明如何处理深度数据:

首先你需要知道深度原始数据是到kinect的距离,单位毫米,体感浏览器得到的为32位整形,长度4个字节,低3位存放UserID,
SDK驱动中通过C语言得到的深度为2字节。

var kinectDepth = qfKinectGetDepthData();
var size = kinectDepth.width * kinectDepth.height * 4;
for (var i=0; i<size; i+=4) {

//遍历每个深度数据项,判断UserID,如果为0则令此像素透明,否则不透明并显示为绿色调
//这样小绿人就抠出来了
if (0 != (kinectDepth.data[i+0] & 0×07)) {  //判断UserID

kinectDepth.data[i+3] = 255;    //绿色分量最大
kinectDepth.data[i+1] = 255;    //完全不透明

}
else {

kinectDepth.data[i+3] = 0;   //完全透明

}

}

OK,科普完毕,如果大家折腾的过程中有需要讨论的地方,欢迎在群中找我,我是YuYuYouEr;

我的EMail:YuYuYouEr@qq.com
我的博客:http://www.YuYuYouEr.cn

最后附上 捕鱼达人视频、骨骼视频深度数据测试视频:

本文也发布在 KTU – Kinect体感开发者协作博客,标题为《chrome体感浏览器详细使用过程》,

KTU博客文章质量相当高,值得kinect研发者细看一番。

增强现实AR互动产品展示

YuYuYouEr增强现实AR软件视频

支持任意海报、宣传则、书籍封面,内页插图。

YuYuYouEr增强现实AR-SDK开发包

不需要特殊的黑白图片标记,使用普通海报、照片即可。
SDK提供视频获取,图片识别标定,可输出样本图片名称、位置、旋转度数。

提供SDK定制,AR互动项目定制开发。
